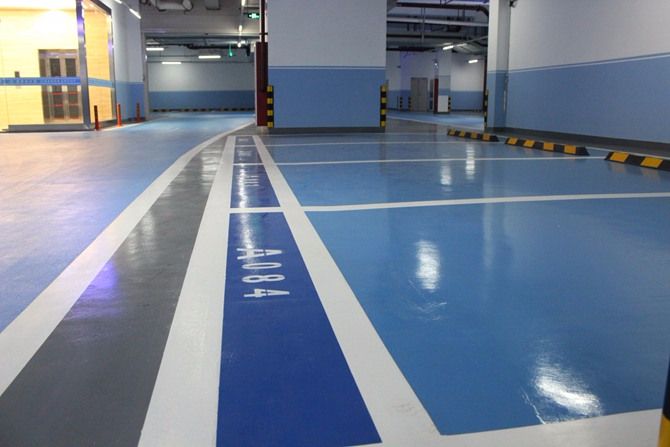

一、環(huán)氧砂漿地坪、環(huán)氧樹脂地坪漆特點(diǎn)；

環(huán)氧砂漿地坪的抗壓、抗沖擊強(qiáng)度較好，所以地坪的耐用性、使用壽命相對(duì)較長(zhǎng)。環(huán)氧烯膠泥及自流平中層施工厚度能對(duì)基面的不平整狀況作局部修平，保證完成面有較好的平整度，提高使用性、美觀性和抗裂性。表面無縫涂裝、抗?jié)B透、耐化學(xué)品、無塵防霉、耐磨、易清潔維護(hù)、能滿足貴公司的環(huán)境等要求。

二、施工方案

基層處理（研磨）+環(huán)氧烯膠泥十自流平環(huán)氧中涂+自流平高滲透環(huán)氧底漆+自流平環(huán)氧面漆。

三、顏色

可根據(jù)國(guó)際，國(guó)內(nèi)色卡，業(yè)主自行選定。

四、施工工藝

1、基層處理：

環(huán)氧樹脂地坪漆用專用研磨機(jī)對(duì)基層進(jìn)行研磨處理并清理干凈，以去除其表面的浮漿層，逐壟清理檢查地坪表面有無油脂、金屬地樁、建筑殘?jiān)?，?duì)油污和金屬地樁必須先行處理。對(duì)出現(xiàn)建筑殘?jiān)谋砻姹仨毾刃杏门巽姳P進(jìn)行銑刮處理。對(duì)凝結(jié)素地進(jìn)行整體研磨打磨（用平整盤或金剛刀研磨盤），除去混凝土澆注成型后形成的表面浮漿層，并打磨表面至最佳附著力所需的粗糙度。用工業(yè)吸塵機(jī)吸去表面浮塵后施涂漆封閉混凝土表面，局部批嵌凹坑。并使基層表面達(dá)到要求的粗糙度和平整性，增強(qiáng)涂層材料與基層的粘結(jié)力。

2、自流平高滲透環(huán)氧底漆：

自流平高滲透環(huán)氧底漆采用滾涂的方式打底，涂滿封閉表面，使打底料滲透基層，固化時(shí)間在6小時(shí)以上。

3，批刮一道環(huán)氧烯膠泥層。滿批刮，刮平，

4、自流平環(huán)氧樹脂砂漿層：

1)用自流平環(huán)氧樹脂中涂加100-150目石英砂批刮，樹脂：砂=1：2，間隔6---8小時(shí)。

2)用自流平環(huán)氧樹脂中涂加70-100目石英砂批刮，樹脂：砂=1：3，間隔6---8小時(shí)。

3)用自流平環(huán)氧樹脂中涂加150-200目石英砂批刮，樹脂：砂=1：1.5，間隔6--8小時(shí)。

4)打磨，修補(bǔ)重點(diǎn)檢查是否有不平之處。

5)用自流平環(huán)氧樹脂加石英粉批刮膩孑，樹脂：砂=1：1.5。

5、自流平環(huán)氧面漆：用專用吸塵器清掃吸地面，非施工人員不得入內(nèi)，施工專職配料員按自流平配料規(guī)章制度全面做好工作，專業(yè)施工員用專用鏝刀批刮自流平面涂。

6、注意事項(xiàng)：

1)最后一道面漆批刮涂裝前必須關(guān)閉所有門窗，門底間隙過大必須在門外用材料堵塞縫隙。

2)批刮滾涂中施工人員必須解決好批刮滾涂時(shí)干濕相接問題，設(shè)計(jì)好退場(chǎng)的合理路徑，以免產(chǎn)生明顯的接縫痕跡。

3)劃標(biāo)線前必須在已涂漆膜允許的輕載條件下現(xiàn)場(chǎng)彈線、粘貼紙、拉貼紙時(shí)必須用手壓實(shí)粘紙，以免衍漆。撕脫粘貼紙最佳時(shí)機(jī)為涂裝后4小時(shí)左右。

4)二次批刮滾涂面漆時(shí)必須對(duì)作業(yè)進(jìn)行縱橫雙相的交叉，以免形成條形疊痕。

5)地坪高低隨原地坪走.

6)厚度.因原有地坪高低不平.所根據(jù)合同及圖紙的要求±20%-30%。

7)保質(zhì)期為一年，終身維修。因甲方人為造成或地面沉降造成裂縫或損壞，乙方只收取材料費(fèi)，不收人工費(fèi)。
